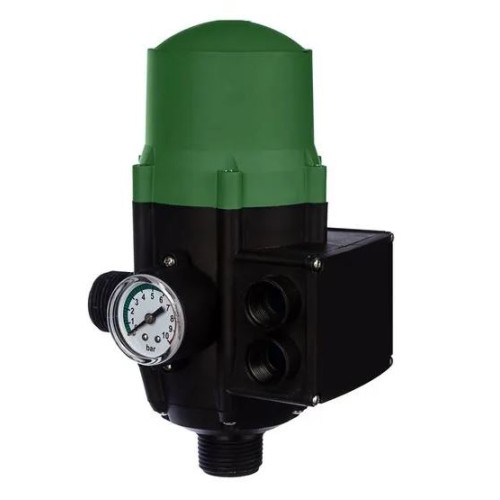

Блок автоматики для насоса making Oasis everywhere РС-13Р

Электронный блок автоматики осуществляет автоматический пуск и остановку насоса при открытии или закрытии крана или клапана водопроводной системы. Блок автоматики для погружного и поверхностного насоса поддерживает постоянное давление воды в системе до тех пор, пока не будет открыт любой кран в системе.

• Манометр;
• Реле давления;
• Защита от сухого хода и перегрузок;
• Работа при пониженном давлении воды;
• Автоматический запуск и отключение насоса.

Электронный блок автоматики может использоваться как для управления подачей питьевой воды, так и для подачи воды для хозяйственных нужд. В установках, где используются оба типа воды, необходимо убедиться, что питьевая вода не смешивается с хозяйственной.

ОСОБЕННОСТИ КОНСТРУКЦИИ:

• Напряжение сети: 220 В - 240 В/50Гц;
• Максимальный ток: 10 А;
• Максимальная мощность подключаемого насоса: 1100 Вт;
• Вход: штуцер на 1 дюйм;
• Выход: штуцер на 1 дюйм;
• Силовой кабель с евровилкой длиной 1,3 метра и проводом длиной 40 см для подключения насоса;
• Начальное давление: 1,5-3 Бар;
• Максимальное рабочее давление: 10 Бар;
• Специальный обратный клапан для предотвращения гидроударов;
• Сигнализация, исключающая возможность работы без воды;
• Манометр давления;
• Класс защиты: IP65;
• Диапазон рабочих температур перекачиваемой жидкости: 0-60 °С;
• Ручной переключатель (Сброс);
• Светодиод включения питания (Сеть);
• Светодиод включения насоса (Насос);
• Аварийный светодиод (Сбой).

Манометр поставляется в комплекте с уплотнительным кольцом, двумя крепежными винтами и винтовой крышкой. Манометр давления может быть установлен на любой стороне контроллера, на трубке с уплотнительным кольцом в отверстии, на корпусе устройства и закреплен с помощью двух прилагаемых винтов. Кран должен находиться на противоположной стороне от манометра (без уплотнительного кольца или прокладки).

Перед соединением к водопроводу важно правильно установить насос. Контроллер устанавливается только в вертикальном положении, давая возможность соединения впускного отверстия (на 1 дюйм) непосредственно с выходом с насоса и боковым выходом (1дюйм) с водопроводной сетью. Избегайте подсоединения к обратному клапану. Используйте следующие принадлежности: Гибкий шланг с гайками для подключения к водопроводу, с набором креплений от возможного сгибания и появления вибрации. Шаровой клапан, отключающий насос от установки.

Высота столба воды между насосом и самой высокой точкой использования не должна превышать 15 м, а насос должен создавать минимальное давление 2,5 бар. Корректировка начального давления осуществляется винтом на верхней части узла управления. Посмотрите на давление на манометре при запуске насоса и поверните винт в нужную сторону (регулировка давления должна выполняться специалистом. Согласно стандартам начальное давления должно быть на 0,2 бар выше манометрического, а давление насоса на 0,8 бар выше, чем корректируемое. Эта операция корректирует только начальное давление, а не рабочее давление, которое зависит только от производительности насоса. Для упрощения корректировки следует открыть кран установки, что уменьшит внутреннее давление в узле управления.
